Инструкция по монтажу фасадных панелей

Фасадные панели

Монтаж фасадных панелей

  • Изготавливаются из полимеров методом литья под давлением, что обеспечивает прочность и гарантирует срок службы не менее 50 лет.
  • Применяются для оформления фасада целиком, облицовки фундамента, выделения архитектурных деталей.
  • Специальная 3-ступенчатая система окраски делает панели невосприимчивыми к УФ-лучам и атмосферным осадкам.
  • Усиленные ребра обеспечивают панелям дополнительную прочность, ветро-и удароустойчивость, а также стойкость к деформациям.
  • Надежная система замков позволяет добиться обеспечения надежного соединения панелей в сочетании с более простым монтажом.
  • Специальные упоры делают возможным сохранение правильных тепловых зазоров для обеспечения неизменности геометрии панели во время эксплуатации.
Инструкция по монтажу фасадных панелей

Оборудование и инструменты

  • Для распиловки обрешетки и панелей: ножовка по металлу или пила с мелким зубом, либо: электролобзик, болгарка, нож-резак, ножницы по металлу.
  • Для непосредственного монтажа панели: шуруповерт и отвертка.
  • Для разметки: уровень, водяной уровень, рулетка, отвес, мелованный шнур, угольник, карандаш.

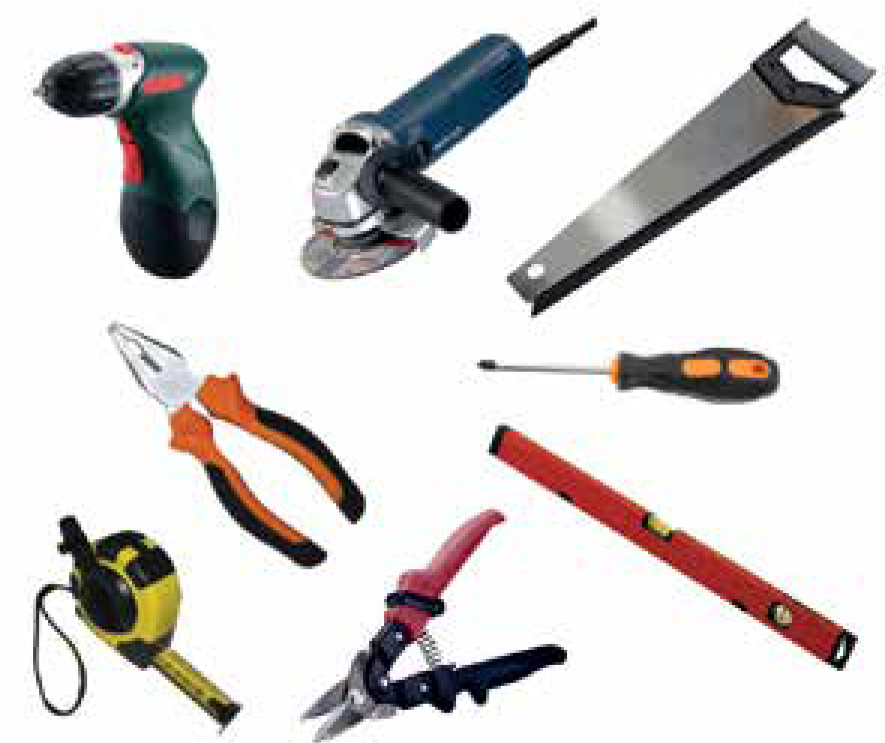

Оборудование и инструменты для монтажа фасадных панелей

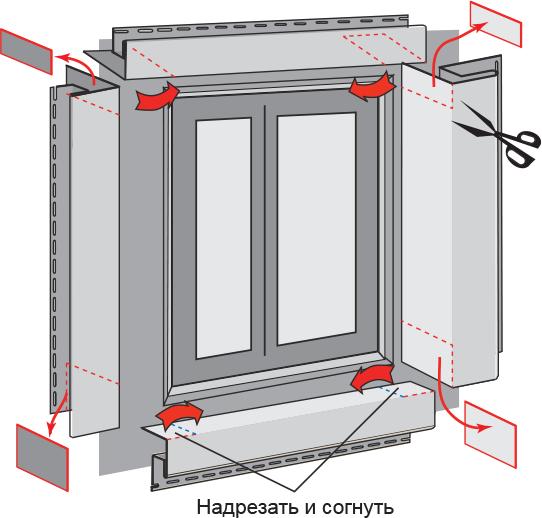

Обрамление окон

  • Технология монтажа такая же, как и у околоо-конного профиля сайдинга (см. инструкцию по монтажу сайдинга).
Обрамление окон при монтаже фасадных панелей

Таблица соответствия околооконных профилей с фасадными панелями Docke

Наименование
панели
Применяемый околоокон-
ный профиль Docke
Примечание
BURG Околооконный профиль 89мм / 30 мм
STEIN
STERN
KLINKER
SLATE
FELS Необходима подрезка выступающих элементов с тыльной стороны на величину заведения в профиль
BERG Околооконный профиль (универсальные аксессуары 15 мм)
FLEMISH
EDEL Применимо только для цокольных окон

Подготовка к монтажу

Подготовка поверхности стен к монтажу и установка обрешетки

  • Фасадные панели Docke можно монтировать в любое время года, за исключением сильных морозов (температура ниже -15°С). Панели устанавливаются на любые строения с любым видом стен, на строящиеся, построенные и давно эксплуатируемые строения.
  • Все фасадные работы должны быть завершены до начала монтажа фасадных панелей.
  • Установите супердиффузионную мембрану, если она предусмотрена проектом. Если Вы планируете установить дополнительную теплоизоляцию, смонтируйте дополнительную обрешетку под утепление.
  • Обрешетка под фасадные панели может быть деревянной из бруса 50x50 мм или сухой строганной доски 100x25 мм. В этом случае необходимо предварительно обработать ее специальными биозащитными составами. Также обрешётка может быть из специальных оцинкованных профилей, предназначенных для фасадных работ.
  • Обрешётка может быть вертикальной или перекрёстной, то есть сочетание горизонтальной и вертикальной. Главный принцип обрешётки: панель должна рановмерно крепиться в четырёх местах по горизонтали и обязательно во всех гвоздевых отверстиях по вертикали.
  • Независимо от материала обрешётки её необходимо выровнять в одну плоскость.
  • Установка обрешетки обязательна для любых типов стен. Вся установленная обрешетка должна обеспечивать ровную поверхность и вентиляцию фасада.
  • Оставляйте в нижней части вентилляционный зазор между отмосткой и нижним краем обрешетки не менее 50 мм.

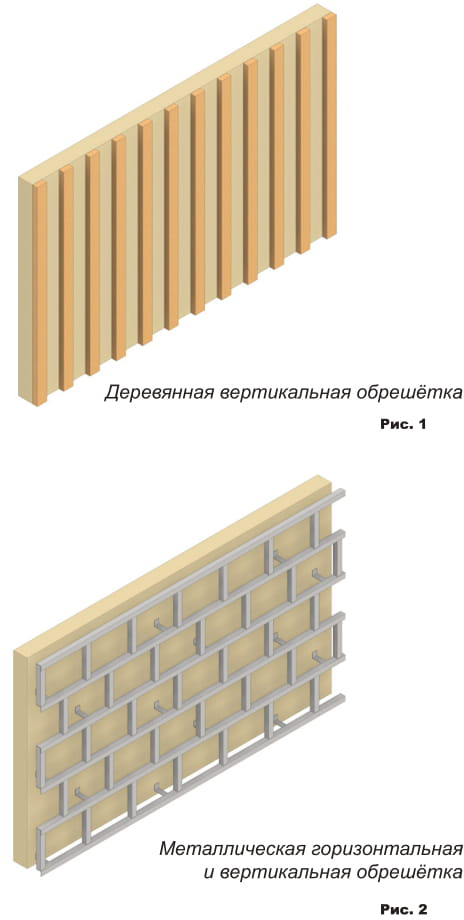

Виды обрешётки при монтаже фасадных панелей

Основные правила монтажа

1. Так как фасадные панели являются не только защитным, но и декоративным покрытием, для них также действует общее правило для подобных материалов: 1 поверхность = 1 партия.

2. В связи с тем, что фасадные панели имеют свойство расширяться и сжиматься при изменении температуры, при монтаже необходимо руководствоваться следующими правилами:

  • саморезы ввинчиваются в вертикальные и горизонтальные гвоздевые отверстия с шагом 14-21 см строго горизонтально по их центру;
  • обязательно оставляйте небольшой зазор между шляпкой самореза и панелью/профилем (не менее 1 мм);
  • при монтаже панели устанавливают одну в другую до упоров, обеспечивающих гарантированный тепловой зазор;
  • монтаж производить гри температуре не ниже -15’С.
Главное правило монтажа:
1 поверхность = 1 партия

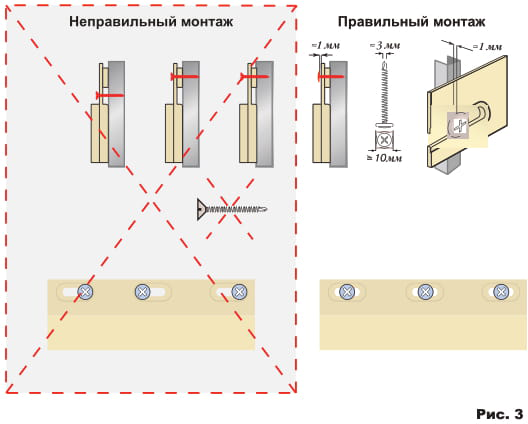

Правельный и неправельный монтаж фасадных панелей

Монтаж

Монтаж стартового профиля

  • Для того, чтобы приступить к монтажу панелей, необходимо вымерить цоколь здания «в горизонт», определив самую нижнюю и самую высокую точки стены над горизонтом. Сделать это можно с помощью водяного уровня. После того, как вода в уровне займет горизонтальное положение, отметьте его карандашом на стене. Так поступают с каждым из углов здания, обходя его по периметру. Вы должны прийти в ту же точку, от которой начали. От карандашных меток иэмеря от расстояние до низа стены.
  • Если расстояние от меток до земли одинаковое, значит у Вас идеально выровненный фундамент.
  • В случае идеально выровненного фундамента по углам дома с помощью водяного уровня установите «стартовые углы» (для монтажа углов), затем между ними ровно и горизонтально по уровню дома «стартовые профили» (для монтажа цокольных панелей).
  • Если расстояние от метек до земли разное -фундамент расположен неровно.
  • В этом случае, при небольших уклонах, лучше сделать отмостку параллельно ранее отмеренной горизонтальной линии и монтировать стартовые профили, как было описано выше. Если это сделать невозможно, то используйте J-профиль 30 мм.
  • Необходимо определить, на какой высоте лучше расположить второй ряд панелей. От этого уровня отметьте необходимый размер и подрежьте нижние части панелей до нужного размера. Установите их, закрепляя в верхних горизонтальных и боковых вертикальных гвоздевых отверстиях. При необходимости можно проделать дополнительные гвоздевые отверстия. аналогичные заводским, в нижней части панелей. Лучше это сделать в местах «шва», чтобы саморез был менее заметен.
  • Внимание! Закреплять панель саморезом путем ввинчивания его непосредственно в панели (вне гвоздевого отверстия) нельзя, так как это может со временем привести к деформации изделия.

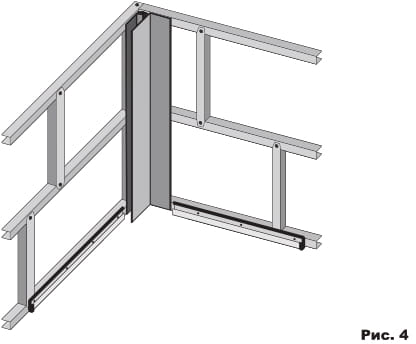

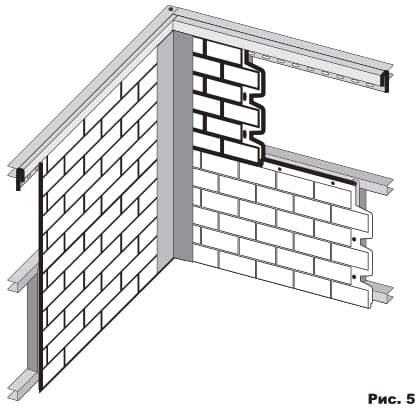

Монтаж J-профиля и внутреннего угла

  • Подготовьте базовую планку и фасадный внутренний угол необходимого размера. Разверните базовую планку гвоздевой планкой от угла дома. Вставьте в замок верхней, средней и нижней части базовой планки по небольшому отрезку (5 см) внутреннего угла таким образом, чтобы одна из плоскостей угла нависала над гвоздевой планкой.
  • Прислоните базовую планку вертикально к стене без панелей так, чтобы другие плоскости отрезков углов легли на смонтированные фасадные панели. Отметьте на стене вертикальную линию осей гвоздевых отверстий. Извлеките отрезки из базовой планки. Смонтируйте базовую планку, заворачивая саморезы по нанесенной линии в середину гвоздевых отверстий.
Монтаж J-профиля и внутреннего угла
  • Смонтируйте фасадные панели так. чтобы их торцы находились в интервале 5-20 мм от вертикальной плоскости замка базовой планки. Вставьте внутренний угол в замок базовой планки до упора.

Использование J-профиля 30 мм в качестве окантовки верхней части панелей

  • Закрепите фасадный J-профиль по аналогии с монтажом всех используемых элементов системы (Рис. 3). Для того, чтобы завести панель в универсальный J-профиль, его достаточно отогнуть.
Использование J-профиля 30 мм в качестве окантовки верхней части панелей

Монтаж

Монтаж фасадных панелей

  • Цокольные панели EDEL предназначены только для монтажа на цокольную часть здания. Запрещается использовать цокольные панели EDEL на фасаде.

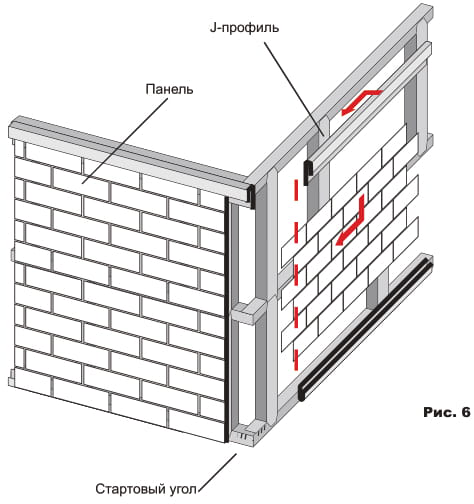

  • Монтаж фасадных панелей производится строго слева направо и снизу вверх (Рис. 6).
  • Для того, чтобы рассчитать оптимальную длину первой и последней панели ряда, измерьте длину фасада. Обрежьте левую часть панели под прямым углом, получив панель необходимого размера.
  • Установите нижнюю часть панели на стартовый профиль и закрепите её саморезами в гвоздевых отверстиях, руководствуясь рекомендациями (Рис. 2). Следующая панель устанавливается на стартовый профиль аналогично первой и заводится в первую панель до касания с термокомпенсаторами.
  • Закрепите вторую панель на обрешетке, руководствуясь рекомендациями (Рис. 3). Последующие панели устанавливаются аналогично.
  • Обрежьте последнюю панель до необходимого для завершения ряда размера, закрепите саморезами верхнюю часть последней панели.
  • После завершения монтажа первого ряда переходите ко второму ряду панелей. Монтаж второго ряда происходит по аналогии с первым.
  • Для удобства монтажа рассчитывайте заранее длину крайней панели. Она не должна быть менее 20 см.
  • При монтаже последнего ряда верхнюю часть панелей достаточно вставить в фасадный J-профиль и закрепить панели в вертикально расположенные гвоздевые отверстия (Рис. 6).
  • Важно помнить, что в коллекции BERG и FLEMISH смещение рядов производится с сохранением рисунка кирпичной кладки.
Монтаж фасадных панелей

Монтаж углов

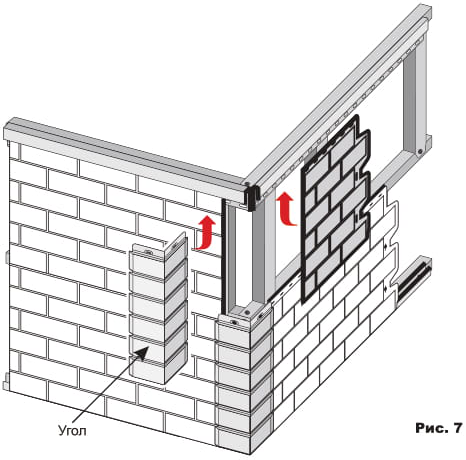

Монтаж углов
  • Установите углы на стартовые угловые профили (Рис. 6) и зафиксируйте их в верхней части двумя саморезами длиной не менее 50 мм. Следите, чтобы угол закрывал не менее 15 мм фасадной панели и до внутреннего ребра» угла оставалось не менее 12 мм.
  • Углы необходимо устанавливать последовательно после завершения монтажа каждого ряда. (рис. 7)

АКСЕССУАРЫ И КОМПЛЕКТУЮЩИЕ

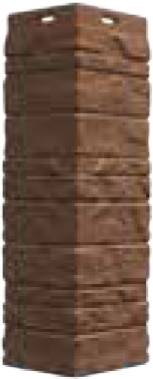

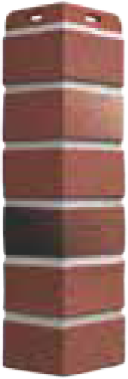

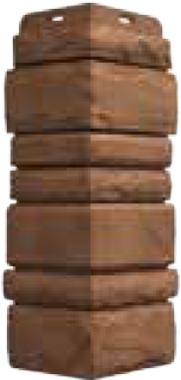

ВНЕШНИЕ УГЛЫ

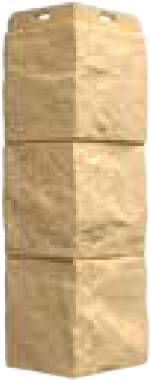

Внешний угол BERG

Угол BERG

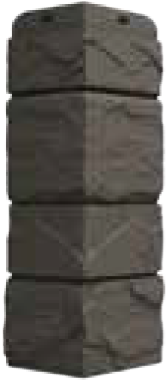

Внешний угол BURG

Угол BURG

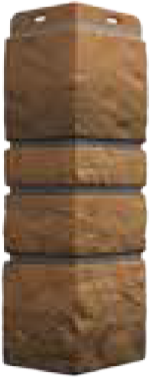

Внешний угол EDEL

Угол EDEL

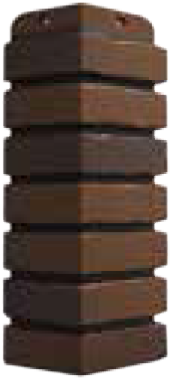

Внешний угол STERN

Угол STERN

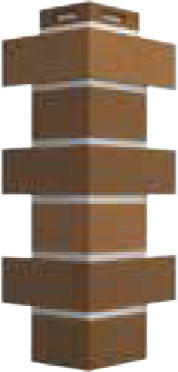

Внешний угол STEIN

Угол STEIN

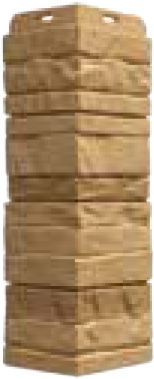

Внешний угол FELS

Угол FELS

Внешний угол SLATE

Угол SLATE

Внешний угол KLINKER

Угол KLINKER

Внешний угол FLEMISH

Угол FLEMISH


УНИВЕРСАЛЬНЫЕ АКСЕССУАРЫ 30 ММ


Околооконный профиль 89 мм / 30 мм

Околооконный
профиль 89 мм / 30 мм

Наличник 89 мм / 30 мм

Наличник
89 мм / 30 мм

Базовая планка

Базовая планка

Угловая накладка для бордюра

Угловая накладка
для бордюра

Бордюр универсальный

Бордюр
универсальный

J-профиль 30 мм

J-профиль 30 мм

Фасадный внутренний угол

Фасадный
внутренний угол

Внешний угол 75 мм / 30 мм

Внешний угол
75 мм / 30 мм

Аксессуары Dӧcke позволяют придать фасаду дома законченный внешний облик и дополнительный шарм. Наружные углы производятся в цветах и текстурах в соответствии с ассортиментом основных панелей.

КОМПЛЕКТУЮЩИЕ


Стартовый угол

Стартовый угол

Стартовый металлический профиль

Стартовый металлический
профиль

Главное правило монтажа:
1 поверхность = 1 партия
Скачать инструкцию
в электронном виде




Если у вас остались вопросы по монтажу фасадных панелей Docke, посмотрите видеоинструкцию на сайте
