Инструкция по монтажу водостоков

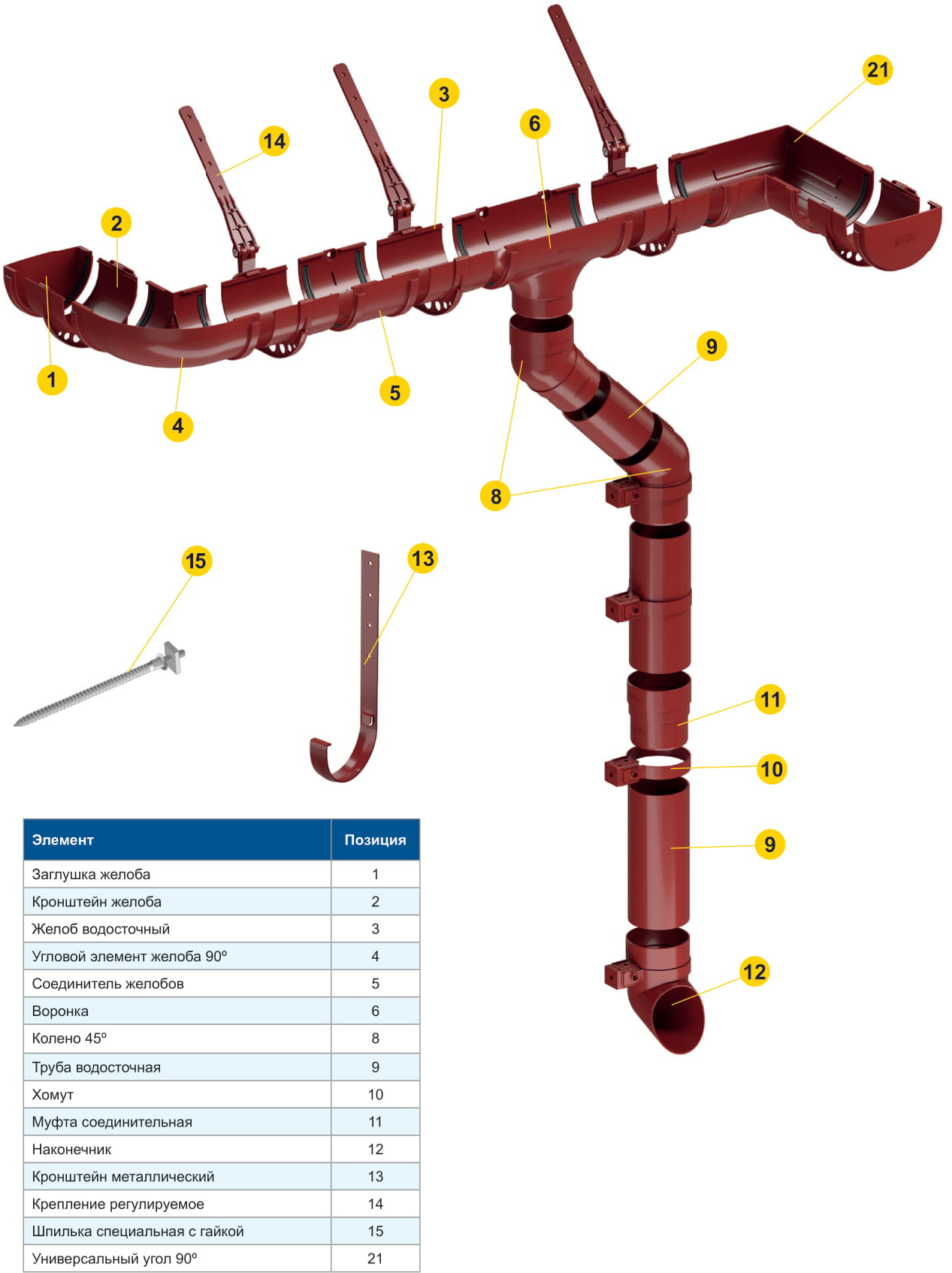

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE LUX

Водосточная система Дёке Lux

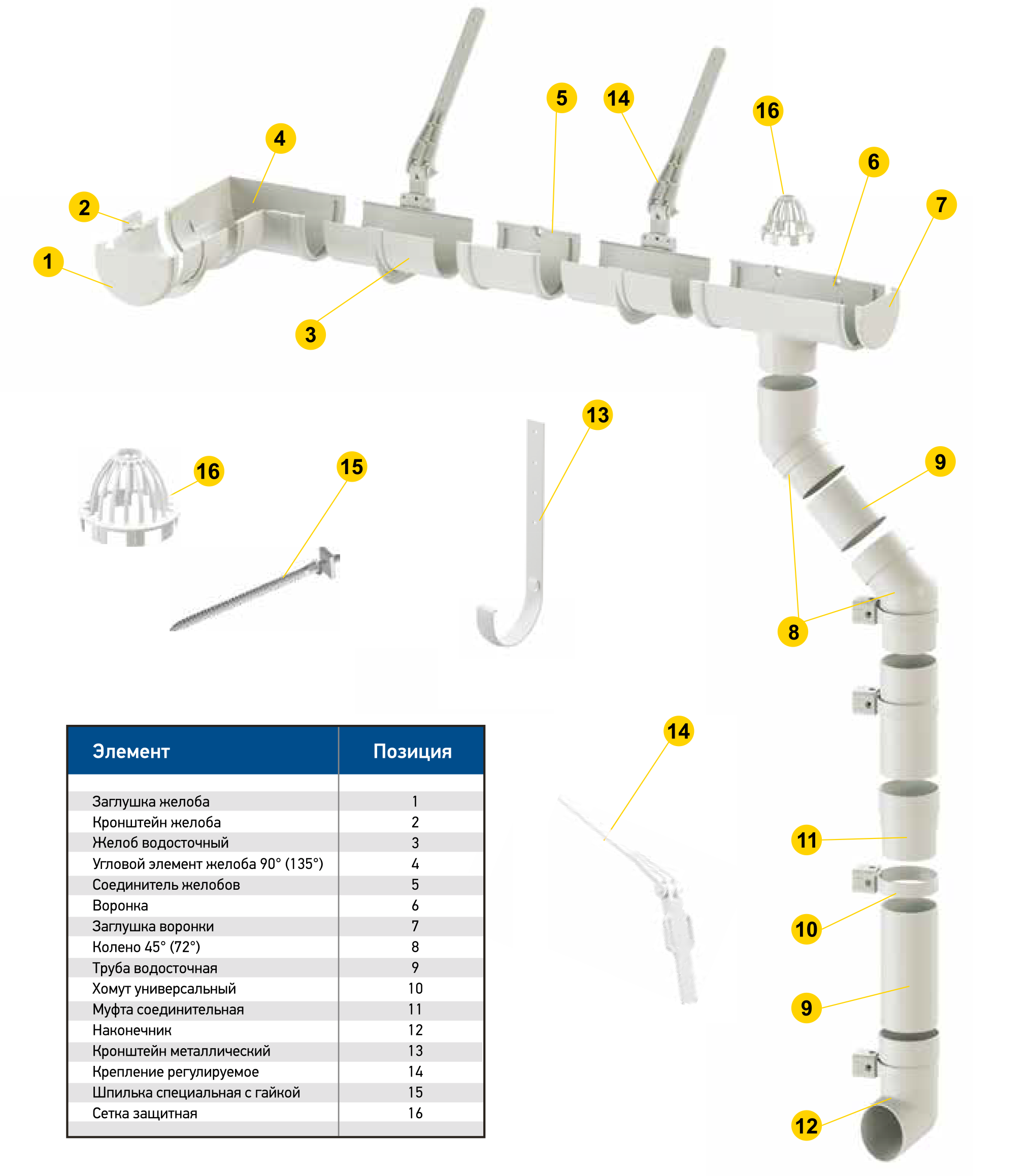

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE PREMIUM

 Водосточная система Дёке Premium



ВОДОСТОЧНАЯ СИСТЕМА DÖCKE STANDART

Водосточная система Дёке Standard



МОНТАЖ СИСТЕМЫ

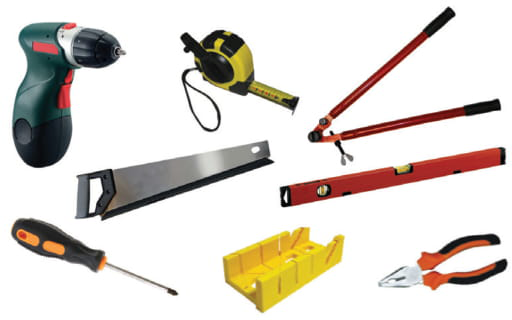

Инструмент для монтажа

Инструмент для монтажа водостоков
  • Для разметки:
    рулетка, карандаш.
  • Для крепления кронштейнов:
    отвертка, дрель, шуруповерт.
  • Для установки кронштейнов:
    шнур, шланговый уровень, ватерпас.
  • Для сгибания металлических кронштейнов:
    гибочное устройство.
  • Для распилов:
    ножовка, пила с мелким зубом, стусло.

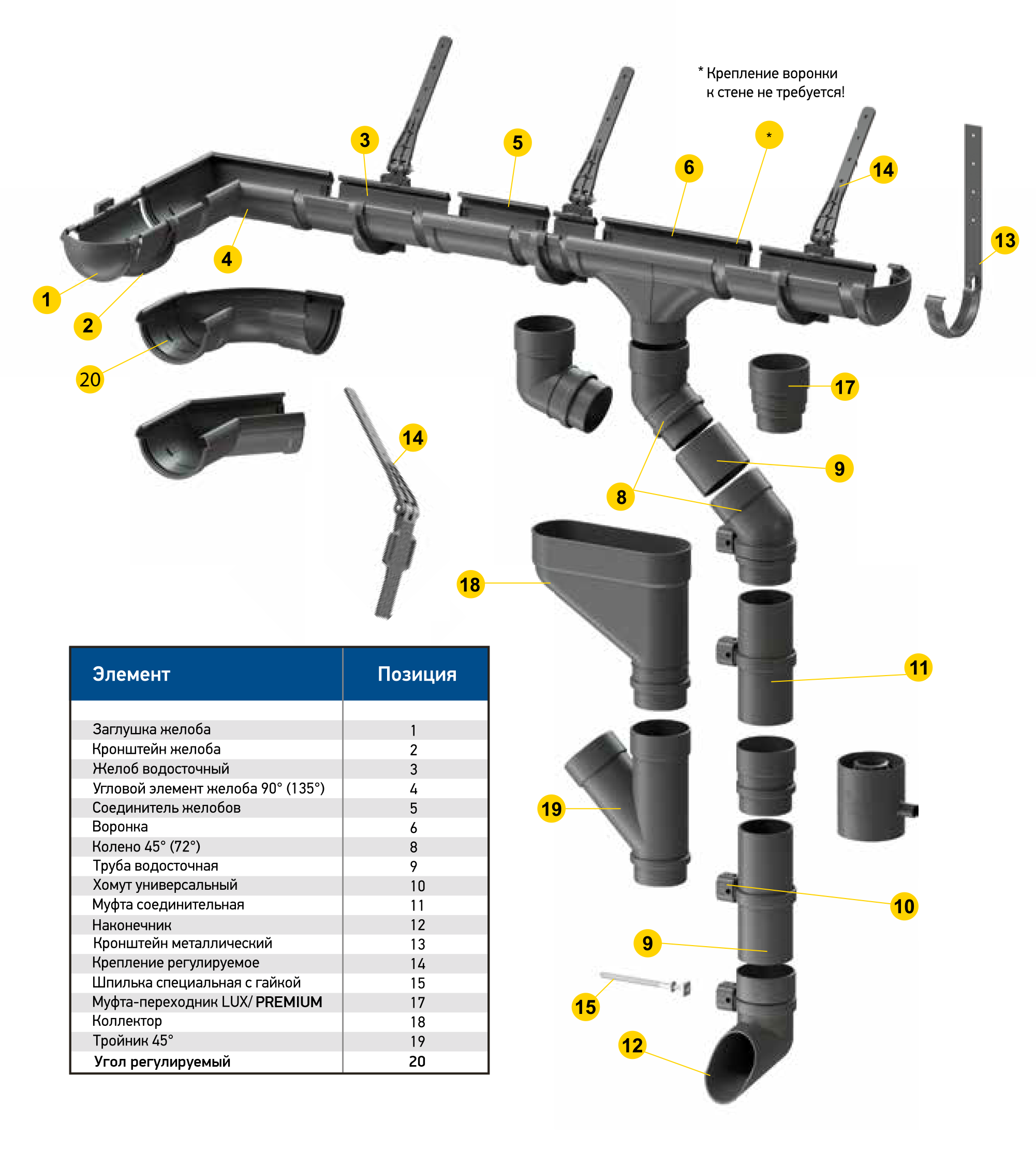

1. Монтаж водосбора

  • Установите конечный кронштейн (2) (см. раздел «Особенности крепления» данной конструкции).
  • Для серий STANDARD и PREMIUM установите воронку (6), а для серии LUX ближайший к воронке кронштейн желоба (2) в соответствии с рекомендациями (см. подраздел «Обеспечение уклона желоба» данной конструкции).
  • Проведите линию уклона, соединив ею воронку (6) и конечный кронштейн (2).
  • Установите по линии уклона кронштейны (2) под желоб. Расстояние между кронштейнами не должно превышать 600 мм (см. подраздел «Обеспечение устойчивости от деформаций при вертикальной нагрузке»).
  • При длине свеса более 3000 мм необходимо использовать соединители желобов (5).
  • Отрежьте желоб (3) необходимой длины и установите его на место в соответствии с рекомендациями раздела «Особенности крепления».
  • Повторите операции на прилегающей стороне кровли.
  • Соедините стороны системы угловым элементом желоба (4).
  • Наденьте заглушку желоба (1) или заглушку воронки (7) (для системы PREMIUM) на концы системы.
  • Вставить сетку защитную (16) в воронку (для системы PREMIUM).

2. Монтаж водослива

  • Наденьте муфту (11) или колено (8) на сливное отверстие воронки (6) до упора. При совместном монтаже желобов системы Döcke LUX и труб системы Döcke PREMIUM на сливное отверстие воронки надевается муфта-переходник LUX / PREMIUM (17).
  • Соберите необходимую конфигурацию фигурной части водослива, используя колено (8) и отрезок трубы (9) необходимой длины. Внимание! Не соединяйте колена (8) друг с другом напрямую.
  • Закрепите нижнее колено (8) на фасаде при помощи хомута, установив опору хомута (10) в положении «Фитинг».
  • Наденьте трубу (9) на нижнее колено (8) до отметки «вставить до сих пор».
  • Вставьте трубу (9) по уровню строго вертикально. Отметьте место монтажа универсального хомута (10) посередине трубы (9). Утановите опору хомута в положение «Труба».
  • По длине водослива более 3000 мм наденьте муфту (11) на конец трубы (9) до упора. Наденьте хомут (10) на муфту (11) (см. раздел «Места установки хомутов). Отметьте место монтажа универсального хомута (10) на стене, установите опору хомута в положение «Фитинг», закрепите хомут (10) к стене. Нижнюю трубу вставьте в муфту до отметки «вставить до сих пор».
  • Повторите операции необходимое количество раз, чтобы собрать систему до низа. Шаг крепления хомутов не должен превышать 1500 мм.
  • На нижнюю часть трубы (9) наденьте наконечник (12), зафиксировав его в универсальном хомуте (10) в положении «Фитинг» (см. раздел «Места установки хомутов»).
  • Все муфты (11) крепятся в положении опоры хомута «Фитинг», трубы - в положении «Труба». Подробнее см. «Использование универсального хомута».

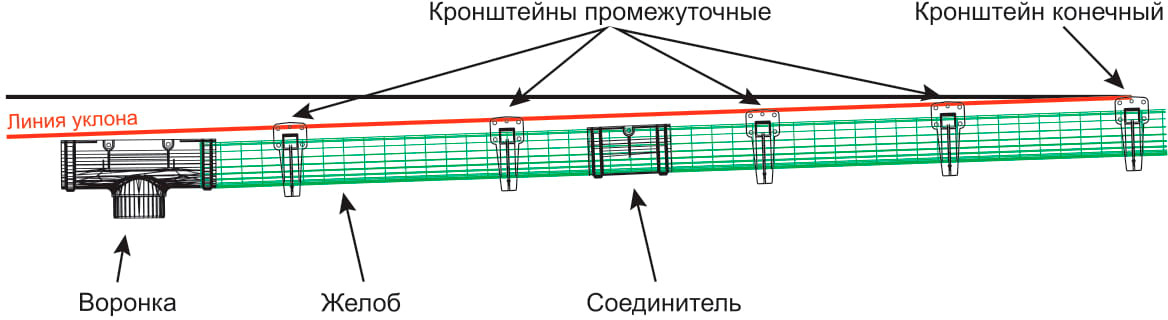

Обеспечение уклона желоба

Обеспечение уклона желоба при монтаже водостоков
  • Вариант с лобовой доской, крепление на пластиковый кронштейн.
    Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.
  • Вариант без лобовой доски, крепление на металлический кронштейн.
    Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.
  • Вариант без лобовой доски. Монтаж с помощью регулируемого крепления и пластикового кронштейна.
    Уклон обеспечивается перемещением пластикового кронштейна по регулируемому креплению.

ОСОБЕННОСТИ КРЕПЛЕНИЯ

Кровля с лобовой доской. Установка на пластиковые кронштейны

Кровля с лобовой доской. Установка на пластиковые кронштейны при монтаже водостоков
  • При установке элементов системы на лобовую доску необходимо убедиться в прочном соединении доски с конструкцией здания для исключения вырывания при критической снеговой нагрузке.
  • В серия PREMIUM и STANDARD пластиковые кронштейны, воронка и соединители крепятся саморезами непосредственно к лобовой доске.
  • Для фиксации желоба в пластиковых кронштейнах заведите желоб в зажимы со стороны лобовой доски, слегка надавливая на желоб, опустите его до щелчка в зажимы с другой стороны крошнтейнов.

Кровля без лобовой доски. Установка на металлические кронштейны с планкой

Кровля без лобовой доски. Установка на металлические кронштейны с планкой при монтаже водостоков
  • При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
  • Монтаж металлических кронштейнов производится до устройства основного кровельного покрытия на стропила, обрешетку или сплошное основание.

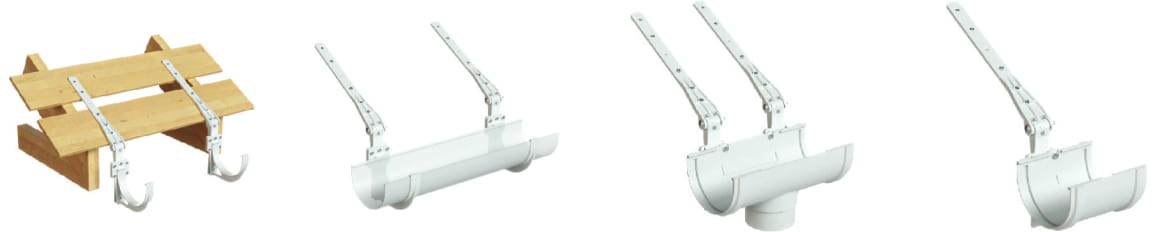

Кровля без лобовой доски. Установка с использованием регулируемого крепления

Кровля без лобовой доски. Установка с использованием регулируемого крепления при монтаже водостоков

  • Регулируемые крепления используются совместно с пластиковыми кронштейнами и монтируются на внутренних элементах конструкции крыши.
  • Закрепите регулируемые крепления на элементах конструкции крыши саморезами.
  • Установите на регулируемые крепления пластиковые кронштейны, воронки и соединители, не затягивая винты. Подробную схему монтажа вы найдете в комплекте к регулируемому креплению.
  • Воронка и соединитель желобов фиксируются винтовым соединением непосредственно на регулируемых креплениях. Воронка фиксируется двумя винтами, а соединитель - одним.
  • Выставьте необходимый уклон в соответствии с рекомендациями раздела «Обеспечение уклона желоба» п.1.
  • Зафиксируйте на регулируемых креплениях выставленные воронки, соединители и кронштейны.
  • Установите и зафиксируйте желоба в собранных элементах

Обеспечение оптимального положения желоба на карнизной части крыши

Обеспечение оптимального положения желоба на карнизной части крыши при монтаже водостоков
  • Крайняя точка кровельного материала или металлических аксессуаров располагается над желобом на расстоянии от 1/3 до 1/2 его диаметра.
  • Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25-30 мм обеспечивается отгибанием конечного металлического кроштейна либо перемещением пластикового кронштейна.
  • При монтаже водосточной системы необходимо следить за тем, чтобы капельник был заведен в желоб, но при этом не касался его.

Обратите внимание на порядок установки желоба в пластиковые кронштейны Döcke LUX

Порядок установки желоба в пластиковые кронштейны Döcke LUX

Для фиксации желоба в пластиковых кронштейнах или соединительных элементах заведите желоб в зажимы со стороны карниза (1) и, слегка надавливая на переднее ребро желоба в сторону карниза, опустите его в кронштейн или соединительный элемент.

МОНТАЖ СИСТЕМЫ

Обеспечение устойчивости к деформациям при вертикальной нагрузке

  • Расстояние между кронштейнами желоба не должно превышать 600 мм по осям для водосточных систем LUX и PREMIUM и 500 мм для водосточной системы STANDARD.
  • При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
  • Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

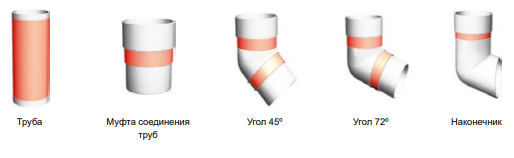

  • Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется желоб.
  • При подходе торца желоба к стене оставить зазор между заглушкой и стеной не менее 30 мм.

Обеспечение герметизации системы

  • До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок, их плотной установке в гнезда.
  • Прокладки должны доходить до концов гнезд.
  • Должны быть установлены все заглушки.
  • Концы желобов должны выступать за боковой срез кровли на 50 - 100 мм.

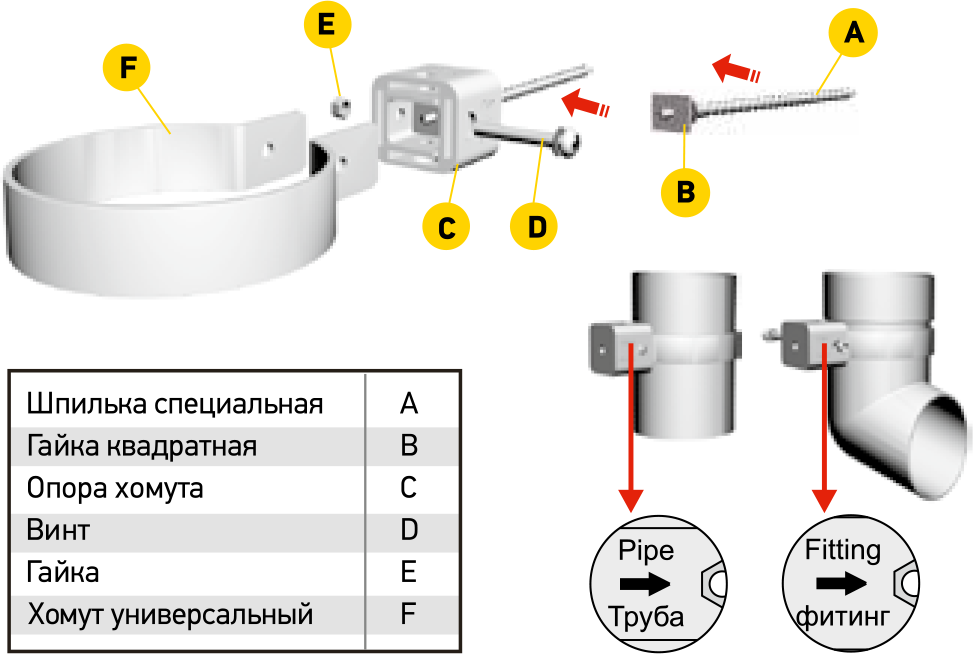

Использование универсального хомута

Использование универсального хомута при монтаже водостоков
  • При монтаже на обрешётку сайдинга, предварительно просверлите в нём отверстие 10-12 мм.
  • При монтаже на деревянную стену допускается вкручивание шпильки непосредственно в фасад. Если стена не деревянная, установите соответствующий дюбель.
  • Вверните шпильку А в отверстие на глубину не менее 40 мм.
  • Вставьте прямоугольную гайку B в опору хомута С и наверните опору хомута С до упора на шпильку А.
  • Выставьте опору хомута С в нужное положение (Труба или Фитинг).
  • Вставьте дужки хомута до совмещения отверстий на дужках с отверстиями на опоре хомута. Для крепления трубы и муфты с проскальзыванием - в отверстие рядом с надписью «Труба», для жёсткой фиксации - в отверстие рядом с надписью «Фитинг» и стяните хомут винтом D и гайкой E.

Места установки хомутов

Места установки хомутов при монтаже водостоков
  • Место правильной установки обозначено на схеме.

Периодическое обслуживание системы

  • Водосточные системы Docke не требуют специального ухода, достаточно периодически осматривать и очищать их от листьев и пыли.
  • Для очистки с внешней стороны используйте мягкую щетку или тряпку и раствор бытовых моющих средств, не содержащих абразивов и растворителей (например, средств для мытья посуды).
  • Для очистки систем изнутри воспользуйтесь садовым шлангом. При необходимости, промойте желоба щеткой с мягким ворсом.
  • Не опирайте лестницу на край желоба.
  • Если крыша не оборудована снегорезами, во избежание критической нагрузки на систему при сходе снега проводите периодическую очистку кровли.
  • По мере загрязнения очищайте защитную сетку.

МОНТАЖ ВОДОСБОРНИКА

Конструкция водосборника

1. Изучите конструкцию водосборника.

Шаблон (входит в комплектацию) для водосточной трубы

2. Наклейте шаблон (входит в комплектацию) на водосточную трубу.

Отпиливание водосточной трубы по соответствующим её диаметру линиям на шаблоне

3. Разрежьте водосточную трубу по соответствующим её диаметру линиям на шаблоне.

Место для водосборника между трубами

4. Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник

Дополнительные водосточные хомуты (не входят в комплектацию) для надёжной фиксации трубы к фасаду здания

5. Установите дополнительные водосточные хомуты (не входят в комплектацию) для надёжной фиксации трубы к фасаду здания.

Установка водосборника

6. Установите водосборник и поднимите до упора нижнюю водосточную трубу.

Смонтированная конструкция водосборника

7. Смонтированная конструкция должна выглядеть так.

Соединение водосборника с ёмкостью

8. Соедините водосборник с ёмкостью.

Перевод водосборника с летнего в зимний режим

Водосборник установлен в летний режим (положение «капля»)

1. Водосборник установлен в летний режим (положение «капля»).

Водосборник в зимний режим в положение «снежинка»

2. Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»).

Очистка водосборника

Очистка водосборника

1. Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник.

Отсоединение крышки водосборника

2. Отсоедините крышку водосборника.

Удаление листвы и крупного мусора из стакана для сбора воды

3. Удалите листву и крупный мусор из стакана для сбора воды.

Смонтированный водосборник

4. Смонтируйте обратно водосборник.
